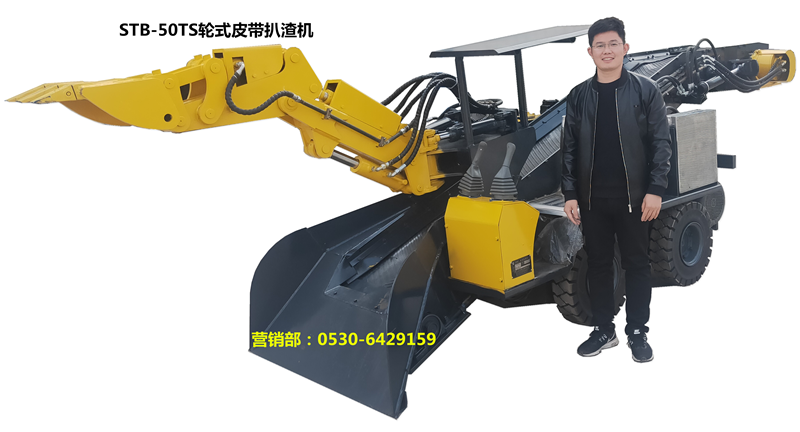

STB-50型輪胎輸送帶式扒渣機是一種連續生產的高效率出礦設備。主要用于空間狹窄的洞采作業，城市電力工程，頂管開挖，金屬礦，非金屬礦，引水巷道等，適用于斷面為1.6×1.6米以上的巷道。
本機采用電動全液壓傳動，液壓行走、挖掘采集、輸送、裝車四種功能，結構緊湊，推進力大．扒取范圍廣，可以全斷面裝巖，不留死角，不需人工輔助清理工作面；本機采用液控先導操作，操作輕松簡便，性能可靠，維修方便；本機具有優良的人性化設計，液壓系統采用風冷，有座椅，有駕駛棚，極大地減輕了工人的勞動強度，工作輕便，動作舉升定位準，運料速度快，具有安全、可靠、環保高效，大量節省人力等特點，完全符合人機工程學，其動力可分為電機式和柴油式。

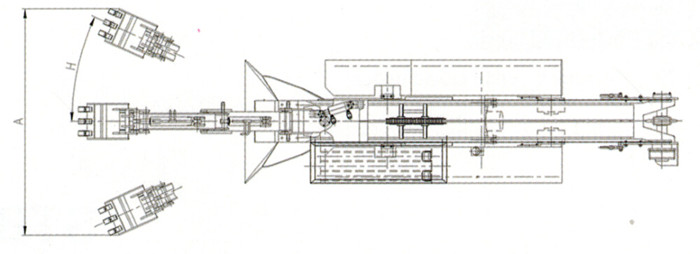

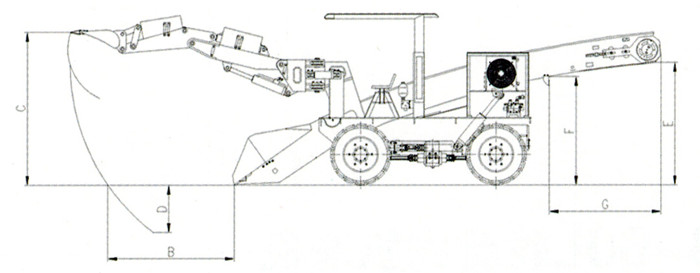

工作范圍 | ||
產品型號 | STB-60TS | STB-50TS |
A挖掘?qū)挾龋?/span>mm） | ≥4200 | ≥3000 |
B挖取距離（離鏟口）（mm） | ≥1600 | ≥1400 |
C挖掘高度 | 1800-2700 | ≥2400 |
D挖掘深度 | ≥ 450 | ≥500 |
E卸載高度 （mm） | 1200-1600（可加高） | 1200-1550（可加高） |
F最低卸載高度 | 1100（可變） | 1100（可變） |
G卸載長度 | 1600（可加長） | 1600（可加長或縮短） |
H最大回轉角度 （mm） | ±50 | ±50 |
技術參數 | ||
產品型號 | STB-60TS | STB-50TS |
整機重量（T） | ≈5.8 | ≈3.2 |
外形（長×寬×高）（mm） | 5600×1650×1700 | 5200×1200×1450 |
裝載能力（m3/h） | ≈60 | ≈50 |
最小轉彎半徑 | ≥4600 | ≥4300 |
爬坡能力（。） | ≤10 硬質地面 | ≤10 硬質地面 |
行走速度 （m/min） | 高：4.5 低：2 | 高：4.5 低：2 |
離地間隙 （mm） | 200 | 180 |
額定工作壓力（MPa） | 20 | 18 |
電機總功率 （kw） | 18.5/22 | 11/18.5 |
最大物料通過尺寸（長×寬×高）（mm） | 810×580×420 | 600×400×400 |
適用斷面（寬×高）（M） | 1.8×1.8 | 1.6×1.6 |
